水雾喷淋系统--洒水喷枪让人们远离尘埃
作者:jgadmin 日期:2020-11-05 13:14:51 点击:804

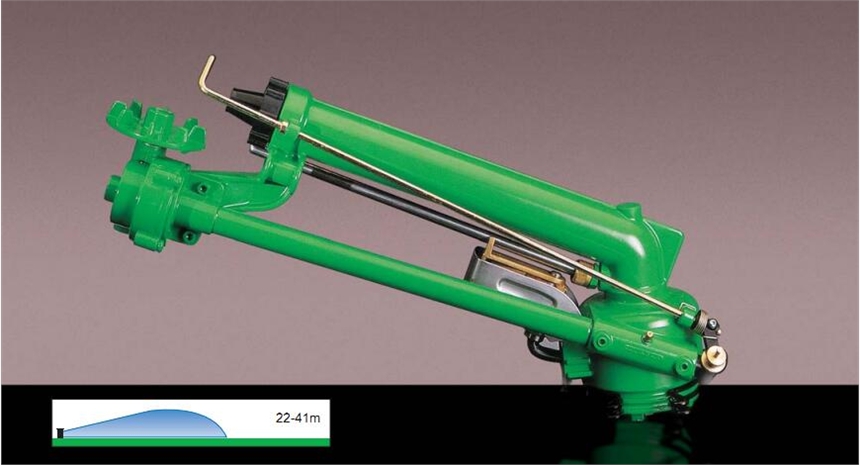

1、高压水进入洒水喷枪体弯头所造成的横向环流和涡体,经喷管内的稳流器,大量的旋涡和横向水流在喷管中被消除,使水流平稳顺直,然后供给喷嘴。压力水通过主喷嘴形成一股集中的射流。同时,在空气阻力的作用下,射流逐步裂散成细小水滴形成一个以射程为半径区域的雾状喷洒范围。在支承体和回转轴的旋转密封采用由减磨密封垫片、垫圈和弹簧组成端面密封机构。驱动机构由摇臂、摇臂轴、摇臂弹簧和付喷嘴等组成。当水流由喷嘴射出,冲击摇臂头部由偏留板和导水板组成的导流期将摇臂冲开,并扭紧摇臂弹簧;被冲开一定角度的摇臂在摇臂弹簧的作用下返回,并使偏流板一定初速度切入水流。由于偏流板上有一个适宜的倾角,使返回速度增加,因此,冲向偏流板的水量使摇臂获得了很大的动能,而撞击喷枪体,使喷枪主体正向旋转一个小角度。摇臂进入起始点,又进入了下一个徨。


2、由于摇臂不断撞击喷枪体,使喷枪主体在喷洒过程中还不断自动旋转。换向机构有限位圈、换向摆杆换向架换向体和弹簧等组成。当喷枪主体旋转到顶定的限位销位置时,由于换向摆杆碰到限位销,通过换向装置拨动换向架尾部突起,限制了摇臂冲开的幅度,同时,从中获得反转的能量,使洒水喷枪主体快速反向旋转到另一个限位销的位置,当换向摆杆碰撞击到限位销,又通过换向装置,拨动换向架尾部下落,恢复到原来的位置,喷枪主体继续正向旋转。
